低蠕变高铝砖理化指标

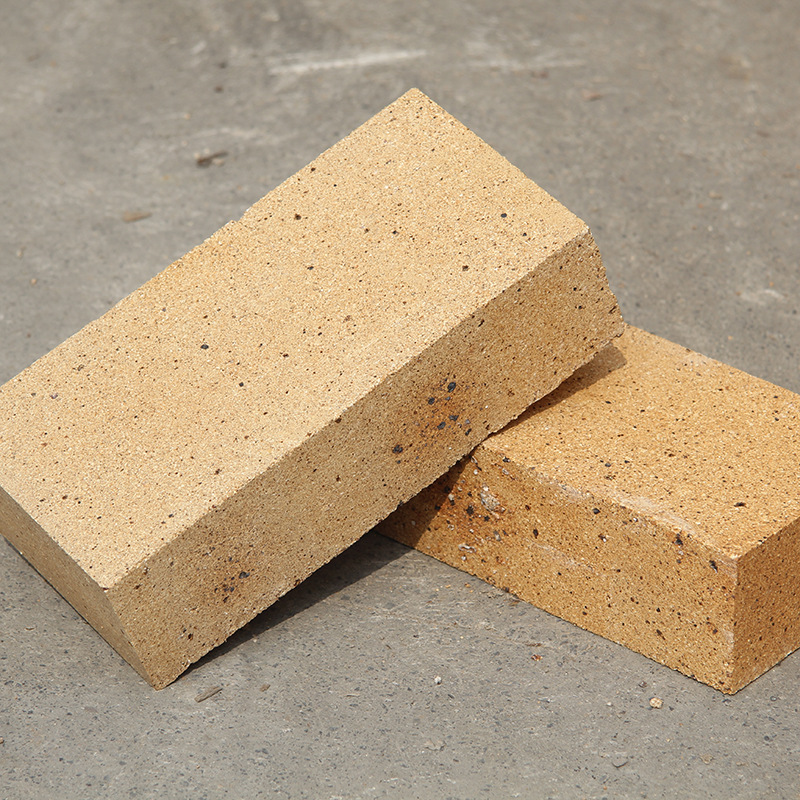

高铝砖是耐火材料的一种,这种耐火材料砖的主要成分是Al2O3。
如Al2O3含量高于90%,称为刚玉砖。由于资源不同,各国标准也不完全一致。例如欧洲各国对高铝质耐火材料规定Al2O3含量下限为42%。在中国,按高铝砖中Al2O3含量通常分成三等:Ⅰ等──Al2O3含量>75%;Ⅱ等──Al2O3含量为 60~75%;Ⅲ等──Al2O3含量为48~60%。
制作工艺
高铝砖和多熟料粘土砖的生产工艺类似,不同之处在于配料中熟料比例较高,可高达90~95%,熟料在破碎前需分级拣选和筛分除铁,烧成温度较高,如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500~1600℃。
中国生产实践证明,高铝熟料在破碎前严格拣选分级、并分级贮存,采用矾土熟料和结合粘土共同细磨方法,可提高产品质量。
原料
根据资源条件和制品要求不同,可采用以下几类原料:以含水铝氧矿物(一水铝石、三水铝石等)为主要组成的高铝矾土;硅线石族矿物(包括蓝晶石、红柱石、硅线石等);人工合成原料,如工业氧化铝、合成莫来石、电熔刚玉等。中国高铝钒土资源丰富,质地优良,产地主要分布在山西、河南、河北、贵州、山东等地。所产的高铝钒土,主要是一水铝石(α-Al2O3·H2O)和高岭石两种矿物的混合物。
低蠕变高铝砖理化指标
项 目 |
指 标 |
||||
DRL-155 |
DRL-145 |
DRL-140 |
DRL-135 |
DRL-130 |
|
Al2O3 % ≥ |
75 |
65 |
65 |
65 |
60 |
显气孔率 % ≤ |
20 |
21 |
22 |
22 |
22 |
常温耐压强度 Mpa ≥ |
60 |
60 |
55 |
55 |
55 |
0.2Mpa蠕变率 % 50h ≤ |
1550℃ 0.8 |
1450℃ 0.8 |
1400℃ 0.8 |
1350℃ 0.8 |
1300℃ 0.8 |
加热永久线变化 % |
1500℃×2h -0.2~+0.2 |
1450℃×2h -0.2~+0.2 |
1450℃×2h -0.3~+0.2 |
- 上一篇:三级高铝砖_相关介绍 2018/9/11
- 下一篇:耐磨低蠕变高铝砖,恒安耐材 2018/9/11
